EC Insulator Jiangxi Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača suhih transformatora od 750 kva u Kini. S bogatim iskustvom, predani smo ponudi visokokvalitetnih usluga po narudžbi. Slobodno ovdje iz naše tvornice veleprodajno kupite vrhunski suhi transformator od 750 kva proizveden u Kini.

Predstavljanje proizvoda

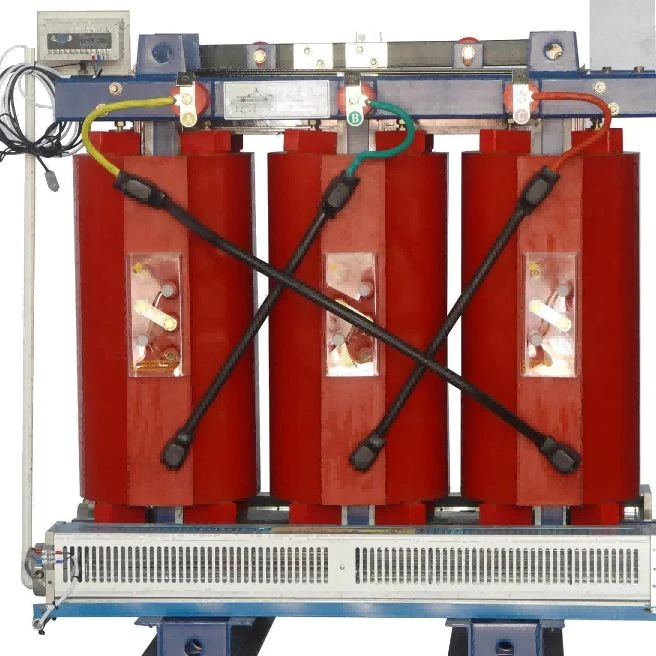

Suhi transformator od 750 kVA obično se odabire za unutarnje distribucijske sustave gdje je za industrijske i komercijalne objekte potrebno-napajanje električnom energijom srednjeg kapaciteta. Tipične primjene uključuju proizvodne pogone, uredske zgrade, bolnice, podatkovne centre i druge projekte s namjenskim električnim sobama.

U mnogim instalacijama, kapacitet transformatora je određen više od trenutne potražnje za snagom. Karakteristike opreme, rasporedi rada, buduće proširenje opterećenja i raspoloživi prostor za ugradnju također se pregledavaju tijekom faze odabira.

Upotrebom lijevane izolacije od epoksidne smole umjesto tekuće izolacije, ovaj transformator izbjegava brigu o curenju ulja koja se obično povezuje s jedinicama uronjenim u ulje. Čvrsta izolacijska struktura također smanjuje rutinski rad na održavanju povezan s pregledom i zamjenom ulja.

Za transformator suhog tipa od 750 kVA, električni parametri kao što su omjer napona, frekvencija, napon impedancije i spojna grupa trebaju biti potvrđeni prije proizvodnje. Ovi detalji izravno utječu na dizajn namota, temperaturne performanse i kompatibilnost s kupčevom distribucijskom mrežom.

Inženjerski dizajn i glavne značajke

Rad transformatora ovisi o koordinaciji između magnetskog kruga, rasporeda namota i izolacijskog sustava.

Silicijski čelični listovi-orijentirani zrnama koriste se za sklop jezgre. Tijekom proizvodnje, proces rezanja i uvjeti slaganja pažljivo se kontroliraju jer kvaliteta jezgre ima izravan utjecaj na gubitak bez-opterećenja, radnu učinkovitost i akustične performanse.

Dio namota koristi bakrene vodiče-bez kisika. U usporedbi s običnim materijalima vodiča, bakar sa stabilnom vodljivošću pomaže u održavanju performansi prijenosa struje u uvjetima neprekidnog opterećenja. Struktura namota također je dizajnirana uzimajući u obzir mehaničku čvrstoću tijekom kratkog-spoja.

Nakon proizvodnje svitka primjenjuje se postupak vakuumskog lijevanja epoksidnom smolom. Umjesto da jednostavno prekrije površinu namotaja, smola prodire kroz izolacijske otvore i nakon stvrdnjavanja formira kompaktnu čvrstu strukturu. Tijekom ove faze važna je kontrola vakuumskog tlaka, stanja smole i temperature otvrdnjavanja.

Za aplikacije koje zahtijevaju nadzor radnih uvjeta, PT100 senzori temperature mogu se ugraditi na faze namota. Podaci o temperaturi prikupljeni tijekom rada mogu pomoći osoblju za održavanje da identificira abnormalne promjene temperature u ranoj fazi.

Primjene i uvjeti instalacije

Tvornice s proizvodnom opremom jedno su od uobičajenih područja primjene za ovaj raspon kapaciteta. U takvim projektima inženjeri obično obraćaju pozornost na struju pokretanja motora, fluktuacije opterećenja i utjecaj energetske elektroničke opreme.

Komercijalne zgrade i javni objekti često imaju različite prioritete. Ograničen prostor električne prostorije, raspored ventilacije, zahtjevi za buku i propisi o zaštiti od požara mogu utjecati na konačni plan instalacije.

Bolnice i podatkovni centri zahtijevaju stabilan električni rad jer mnogi povezani sustavi ne mogu tolerirati neočekivane prekide. Odabir transformatora stoga se razmatra zajedno s cjelokupnim projektom distribucije električne energije.

Tijekom planiranja projekta ne treba zanemariti uvjete okoline. Temperatura, vlažnost, nadmorska visina i razina zagađenja mogu utjecati na koordinaciju izolacije i performanse hlađenja, posebno u obalnim regijama ili industrijskim područjima.

Proizvodni proces i inspekcija kvalitete

Proizvodnja počinje ulaznom inspekcijom materijala. Silikonske čelične ploče, bakreni vodiči, spojevi epoksidnih smola i izolacijski materijali provjeravaju se prije ulaska u radionicu.

Nakon odobrenja materijala, proizvodni proces se nastavlja montažom jezgre, proizvodnjom svitka, obradom izolacije i konačnom montažom. Svaki stupanj ima vlastite zahtjeve za upravljanjem jer električna izvedba ovisi o točnosti višestrukih proizvodnih koraka.

Vakuumsko lijevanje je kritični dio proizvodnje suhih transformatora. Tehničari nadziru temperaturu smole, uvjete vakuuma i vrijeme stvrdnjavanja tijekom procesa kako bi održali dosljednost izolacije kroz strukturu namota.

Prije otpreme, gotovi transformatori prolaze tvorničko ispitivanje. Standardne stavke inspekcije uključuju izolacijski otpor, otpor namota, omjer napona, otpornost na dielektrik i ispitivanja porasta temperature.

Rezultati ispitivanja bilježe se zajedno s proizvodnim dokumentima radi praćenja kvalitete i pregleda kupaca.

Tehničke specifikacije

Artikal	Opis
Vrsta proizvoda	Suhi distribucijski transformator
Nazivni kapacitet	750kVA
Faza	Trofazni
Frekvencija	50Hz / 60Hz
Primarni napon	Prilagođeno
Sekundarni napon	Prilagođeno
Izolacijski sustav	Lijevana izolacija od epoksidne smole
Metoda hlađenja	Prirodno hlađenje zrakom (AN)
Materijal jezgre	Zrna{0}}silicijski čelik
Materijal za namotavanje	Bakar-bez kisika
Klasa izolacije	F/H klasa
Praćenje temperature	PT100 senzori
Primjenjivi standard	IEC 60076

Dodatni električni parametri, uključujući napon impedancije, zahtjeve za skupinu vektora i kućište, procjenjuju se na temelju uvjeta projekta.

Kontrola proizvodnje i tehnička podrška

Upravljanje kvalitetom provodi se tijekom cijelog procesa proizvodnje, a ne samo u fazi završne inspekcije.

Provjera materijala, nadzor procesa i električna ispitivanja kombiniraju se kako bi se održala dosljednost između različitih jedinica transformatora. Posebna pozornost pridaje se kvaliteti izolacije, točnosti montaže i rezultatima ispitivanja.

Za međunarodne projekte korisnici mogu zahtijevati tehničke datoteke prije instalacije ili odobrenja. EC INSULATOR može pripremiti specifikacije, crteže, zapise o ispitivanju i druge povezane dokumente za inženjerski pregled.

Komunikacija tijekom projekta uglavnom je usmjerena na potvrđivanje tehničkih detalja, izbjegavanje razlika između početnih informacija o dizajnu i konačne isporučene opreme.

Često postavljana pitanja

Naša tvornica planira dodati novu opremu. Kako možemo znati je li 750kVA prikladno?

Odgovarajući kapacitet ovisi o stvarnom električnom opterećenju, a ne o veličini zgrade.
Na primjer, proizvodna oprema s motorima može stvoriti veće startne struje od normalnih uredskih opterećenja. Prije odabira snage transformatora potrebno je razmotriti značajke opterećenja, radno vrijeme i moguće buduće proširenje.

Može li se transformator isporučiti za različite naponske sustave?

Da. Mogu se proizvesti različite konfiguracije napona.
Kupci obično daju informacije o lokalnoj mreži, uključujući primarni napon, sekundarni napon, frekvenciju i zahtjeve za povezivanje. Inženjerski tim pregledava te detalje prije dovršetka dizajna.

Koje informacije treba dostaviti za ponudu?

Osnovne informacije o projektu uključuju kapacitet transformatora, razinu napona, frekvenciju, broj faza i mjesto instalacije.
Ako projekt uključuje posebne uvjete kao što su velika nadmorska visina, visoke temperature ili zagađeni okoliši, dodatne pojedinosti su od pomoći za tehničku procjenu.

Koje se pretrage rade prije poroda?

Svaki transformator je pregledan prije otpreme.
Rutinska tvornička ispitivanja uključuju otpor izolacije, otpor namota, omjer napona i ispitivanje otpornosti na dielektrik. Izvješća o ispitivanju mogu se dostaviti zajedno s dokumentima o pošiljci.
